空气冷却器的组成架构是什么？
浏览：1312次 发布日期：2018-11-07 字号：大 中 小
空气冷却器可用于冷却或冷凝，广泛应用于:炼油、石油化工塔顶蒸气的冷凝;回流油、塔底油的冷却;各种反应生成物的冷却;循环气体的冷却和电站汽轮机排气的冷凝。
空气冷却器热流体在管内流动，空气在管束外吹过。由于换热所需的通风量很大，而风压不高，故多采用轴流式通风机(见流体输送 机械)。空气冷却器管束的型式和材质对空冷器的性能影响很大。

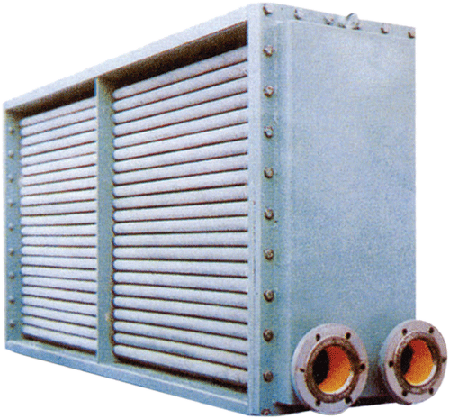

空气冷却器主要由管束、通风机和构架3部分组成。管束包括传热管、管箱、侧梁和横梁等。它可按卧式、立式和斜顶式(人字式)3种基本形式布置。其中,卧式布置传热面积大,空气分布均匀，传热效果好;斜顶布置时,通风机安装在人字中央空间,占地面积小，结构紧凑。为抵消空气侧的给热系数较低的影响，通常采用光管外壁装翅片的管子。翅片管作为传热管,可以扩大传热面积。翅片管分层排列,其两端用焊接或胀接方法连接在管箱上。排管一般为3~8排。管束系列尺寸最长达12米。光管外径常为25毫米和38毫米,翅片高度一般取12~15毫米,管束宽为100~3000毫米。
本文主要概述空气冷却器的组成结构，如有不足之处，希望指正！谢谢
