管式冷油器
浏览:3518次 发布日期:2017-12-05 字号:大 中 小
一、概述
管式冷油器流动特点仍为油经壳程,水经管程。管式冷油器管外油侧传热系数为管内传热系数的1/10-1/20,热阻主要在油侧。管式冷油器设备将传统的弓形隔板改为旋流导板,主要原理为:冷却油经冷油器壳程,随旋流导板导向旋转前行,油在旋转同时沿管周方向冲刷,管的结构参数是经多次对比试验进行优选的结果,性能优良,使用安全可靠,为汽轮机组理想的辅机配套产品。
二、管式冷油器产品特点:
管式冷油器与其他型式冷油器相比有如下优点:
1、传热效率高是板式冷油器的2-3倍
2、结构紧凑,其紧凑度为板式换热器1-2倍
3、油阻小:因采用旋流导板,油进入为切向流动,有利于流体运行
4、使用寿命长,安装检测方便:换热管热膨胀应力小,故不存在常见的换热胀劣,泄漏问题。因其仍为管壳式结构,安装检修方便。

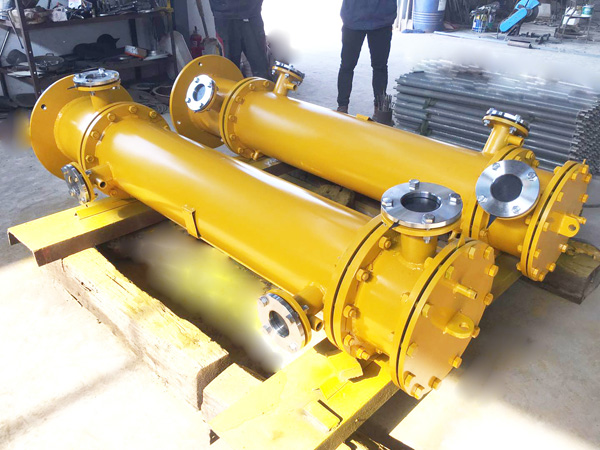

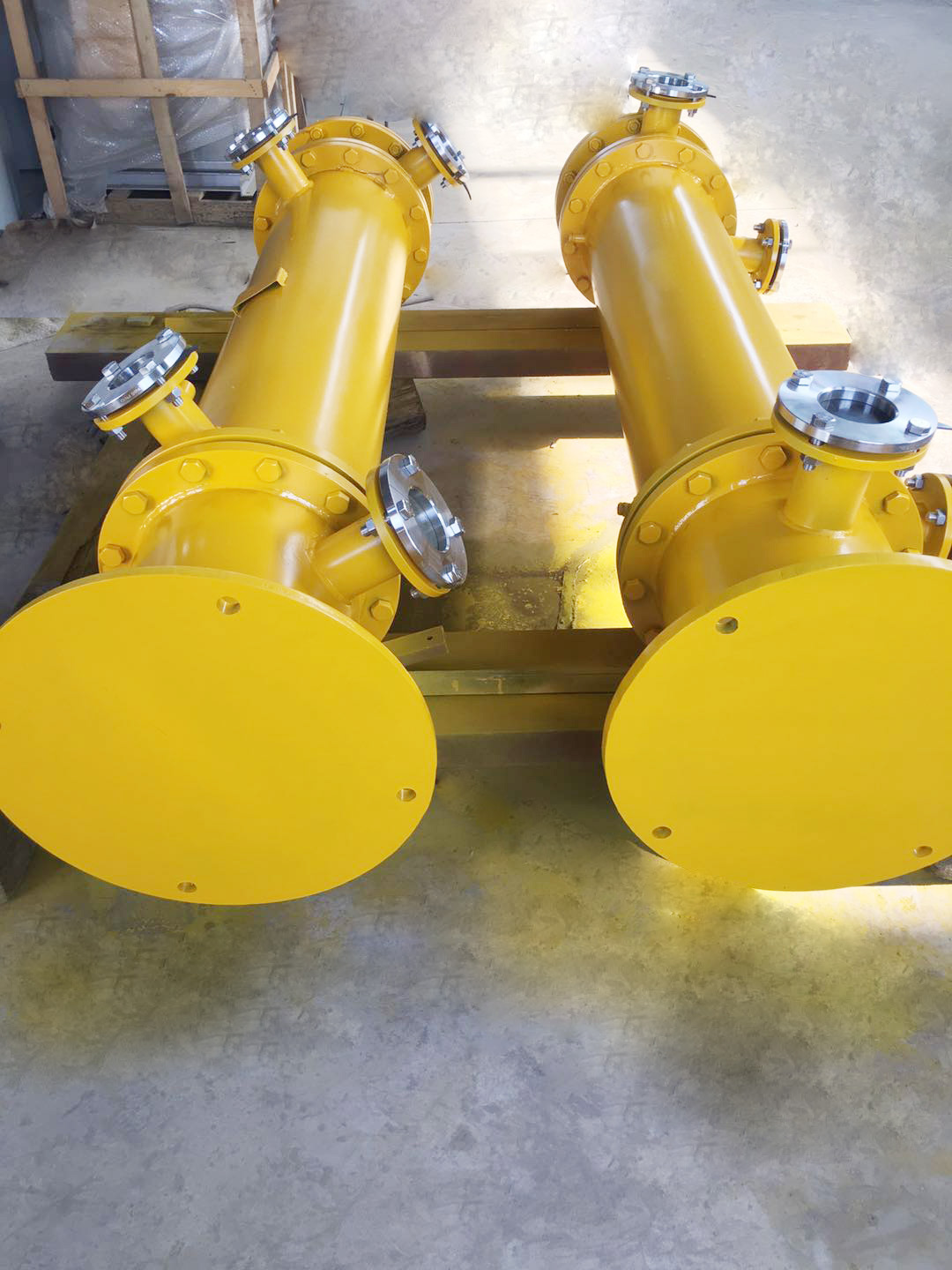

三、生产现场:
四、冷油器的安装:
1、安装前的准备工作:
管式冷油器出厂前经0.6mpa的水压试验。但在安装前应按照《电力建设施工及验收技术规范》(汽轮机篇)的规定条文:“冷油器侧应进行工作压力1.5倍的水压试验,保持5分钟无渗漏,如作风压试验,其压力应为工作压力”进行。
2、管式冷油器安装:
(1) 管式冷油器支撑在事先准备好的支架上,并能可靠满足其动、静载荷需求
(2) 因支撑物弓形隔板改为旋流导板,故冷油器进油方向为顺转方向,切勿装反。
