多通道射水抽气器
主页 > 产品展示 > 射水抽气器 > > 详细信息

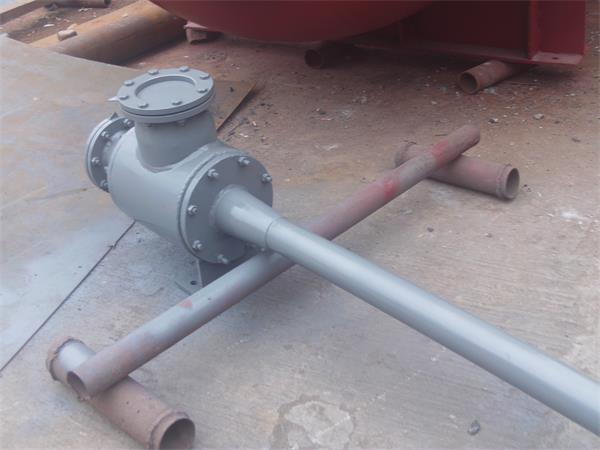

多通道射水抽气器

浏览:2473次 发布日期:2017-12-07 字号:

一、概述
   汽轮机高效节能环保型多通道射水抽气器装置是针对上述要求设计的,在结构上它采用了吸入室内有分流室结构作为主要通道和小孔组合式的辅通道,以降低气阻,根据机组真空系统的具体情况,将抽气器设计成单通道或多通道。消除气相偏流,增加两相质点能量交换。为了强化气水两相流在喉管内的混合过程,喉管的结构分成气体压入段、漩涡强化段及增压段三个部分。水装置应用了新的计算方法经过对比实验确定了吸入室几何结构,喉口形状,喉径喷咀面积比,喉长喉咀径比等,并根据不同抽气器的容量选择通道数及水压,以获得最佳截面与流速,实现吸入室的高效率,并对易腐部件均采用了耐腐材料,延长检修周期。
   根据等截面喉管末端仍具有较高流速及整个喉管之间互不干涉特性,该型抽气器在喉管出口端设置了后置式抽气器,供汽机分场抽吸轴封加热器处不凝结气体之用。
本产品用于新机组设计中的辅机配套及现有机组的节能改造均为适宜,同时可根据需要设计出任何抽气量的抽气设备。
二、用途:
 多通道射水抽气器用于火力发电厂抽吸凝汽器真空和其它需要真空的设备之用,属最新节能环保型。适用范围:3MW—600MW机组的旧水抽改造,汽抽改水抽,或新机组配套使用(已为上海汽轮机厂多台机组配套)
三、特点:
1、结构简单、安全可靠,寿命长,噪音低,投资少。
2、对工作水质要求低,通流部件采用耐腐蚀材料并进行特殊设计,效率高。
3、有良女子的启动性,能耗小,建立真空快。
4、可实现余速利用,抽吸轴封加热器内不凝结气体。

四、汽轮机高效节能环保型多通道射水抽气器装置进水参数的选择
选用本系列汽轮机高效节能环保型多通道射水抽气器装置按规定选用水泵及电机,将获得低耗高效之功能,射水抽气器的进水参数(流量、压力)对提高射抽内效率,降低耗功至关重要,这是因为在设计工作水喷嘴的口径与水压即决定了喷出口的流速。而流速又与喷射角、喉距、面积比及喉长等因素有关,如采用的水泵与抽气器选配不当讲影响使用效果
